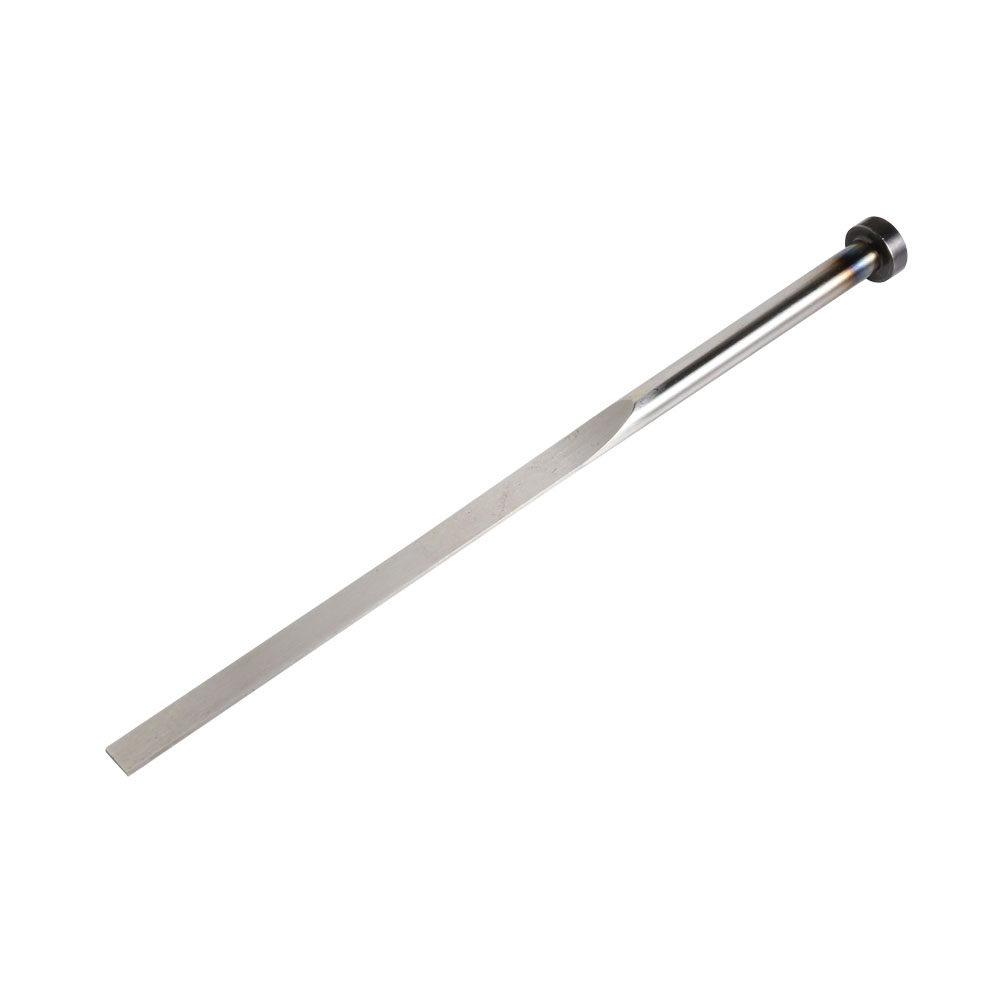

Nitrided blade ejector pin DIN1530FA
Description
Ask For QuoteHead hot forged, shaft fine ground finished and nitrided &oxidized.
Applied for pressure die cast tools. Temper resistance at least 600°C.
Product name | Nitrided blade ejector pin |
Standard | DIN 1530FA (similar to ISO8693) |
Manufacturer | MQ Mold |
Place of origin | Ningbo, China |
Material | Tool steel 1.2344... |
Hardness | Shaft: At least 950 HV 0.3 on surface. Core strength approx. 1400N/mm² Inner HRC45 ± 5 Head: HRC45 ± 5 |
Mode | Factory & trade |
|
a 0 -0.015 |
b 0 -0.015 |
d3 h11 |
d2 0 -0.2 |
d4 ca. |
k 0 -0.05 |
r1 +0.2 0 |
r2 min | l1 +2/0 |
l3 ca. | ||||||||
| 63 | 80 | 100 | 125 | 160 | 200 | 250 | 315 | 400 | |||||||||
| l2 -1/-2 | |||||||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |||||||||
| 1.0 | 3.5 | 4.2 | 8 |
d3 +0.03 | 3 | 0.3 | 10 | ● | ● | ● | ● | ● | ● | 5 | |||
| 0.8 | 3.8 | ● | ● | ● | ● | ● | ● | ||||||||||
| 1.0 | ● | ● | ● | ● | ● | ● | |||||||||||
| 1.2 | ● | ● | ● | ● | ● | ||||||||||||
| 1.0 | 4.5 | 5.0 | 10 | ● | ● | ● | ● | ● | |||||||||
| 1.2 | ● | ● | ● | ● | ● | ||||||||||||
| 1.5 | ● | ● | ● | ● | ● | ||||||||||||
| 1.0 | 5.5 | 6.0 | 12 | 5 | 0.5 | ● | ● | ● | ● | ● | 6 | ||||||
| 1.2 | ● | ● | ● | ● | ● | ||||||||||||
| 1.5 | ● | ● | ● | ● | |||||||||||||
| 2.0 | ● | ● | ● | ● | |||||||||||||
| 1.2 | 7.5 | 8.0 | 14 | ● | ● | ● | ● | ● | 8 | ||||||||
| 1.5 | ● | ● | ● | ● | ● | ||||||||||||
| 2.0 | ● | ● | ● | ● | ● | ||||||||||||
| 1.5 | 9.5 | 10.0 | 16 |
d3 +0.04 | ● | ● | ● | ● | 10 | ||||||||
| 2.0 | ● | ● | ● | ● | ● | ||||||||||||
| 2.0 | 11.5 | 12.0 | 18 | 7 | 0.8 | ● | ● | ● | ● | 12 | |||||||
| 2.5 | ● | ● | ● | ● | |||||||||||||
